一、產品簡介

超聲波物位計（測量料位，液位），是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量儀器。它不必接觸介質就能滿足大部分物位測量要求，是我們公司經過多年努力開發，擁有完全自主產權的新一代超聲波物位計。

二 、調試

由于儀表現場安裝環境不同的。因此超聲波物位計在工作之前必須知道所需測量的基本情況，比如：測量范圍、零點、滿程和現場工況等等。

超聲波探頭安裝于被測容器頂部，電路控制探頭向被測液體發射超聲波，超聲波到達被測液體或固體表面后被反射由探頭接收，主機測得該過程的傳播時間t，根據已知聲速v即可得出料面至探頭的距離L，在已知探頭至容器底部距離即安裝高度H 的前提下，即可換算出容器內物位高度h，

計算公式為：h=H–L L=V*t/2

什么是盲區：超聲波探頭在發射超聲波時，不能同時檢測回波。當探頭距離液面很近時，發射波與回波將會重疊在一起而無法分辨，因此在距探頭發射面一定距離范圍內儀表不能正常檢測，這段距離為盲區，在安裝時應使探頭高出最大物位一定距離，避免液面進入盲區。

換能器內置溫度傳感器，可實現測量值的溫度補償。

超聲波換能器采用最佳聲學匹配之專利技術，使其發射功率能更有效地輻射出去，提高信號強度，從而實現準確測量。

儀表概況

應 用：各類工業、水利的液位測量

測量范圍：2米；5米，10米，15米，20米，25米，30米，35米，40米，45米，50米

供電電壓：12VDC，24VDC，220VAC±10%

過程連接：根據量程確定

主機外殼材料：ABS、PC

傳感器外殼材料：ABS、PVDF、PTFE

過程溫度：-25～+60℃

過程壓力：0～3bar

線 制：四線制;

模擬信號輸出：4-20mA;

數字信號輸出：RS232或者RS485;

控制輸出：2路繼電器

防護等級：IP67

測量準確度：0.5%

顯 示：LCD顯示

傳感器到主機電纜長度：10米

三、主要技術指標

備注：本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特規探頭。

四、安裝指南

分體式超聲波物位計標準型：

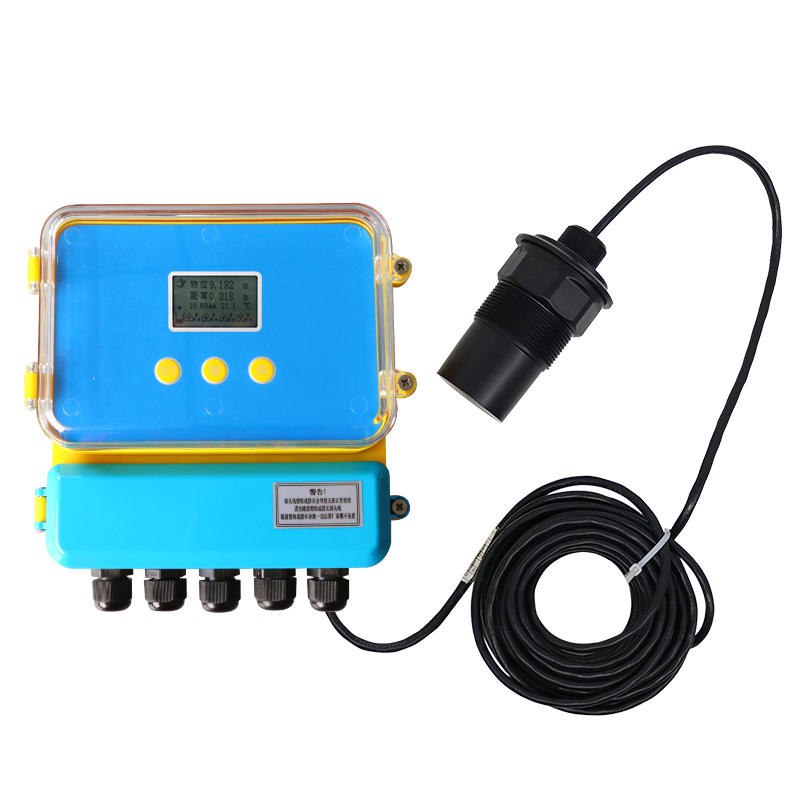

分體式液位計實物圖

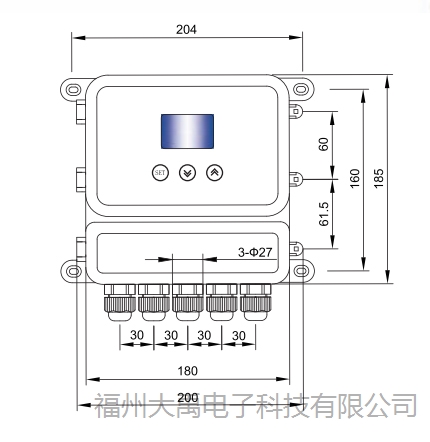

物位計安裝尺寸圖

4.2安裝指南

4.2.1理解專業術語

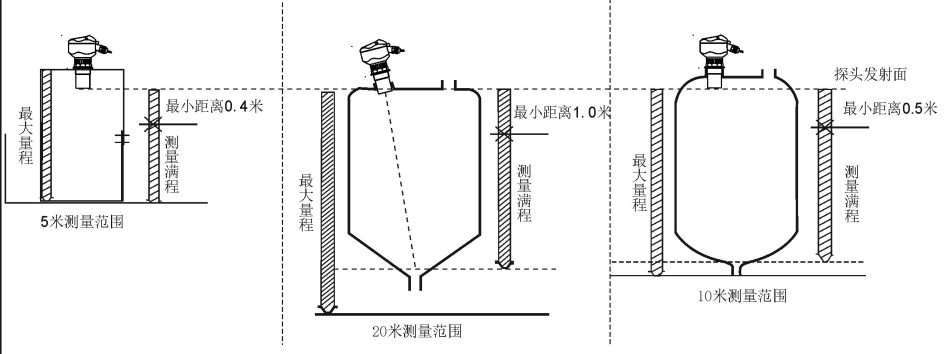

①量程：在進行儀表選型的時候，量程的含義是很重要的，請看下面的示意圖。

②發射角和虛假回波

超聲波波速通過探頭聚焦，脈沖波速的發射就好像手電筒的光速一樣，離探頭越遠的地方，擴散面積就越大。

在發射角內的任何物體，如：管道、支架、焊縫、加強筋、攪拌螺旋槳、掛壁的物體，都會造成很強的虛假回波，特別是發射角內距離探頭較近的物體。

例如：在距離探頭6米處的管道造成的虛假回波要比距離探頭18米處同樣管道造成的虛假回波強9倍。

★盡量使傳感器的軸線垂直于介質表面，并且避免在發射角內有任何其他物體。如：管道和支架等。

4.2.2測量范圍選擇

測量范圍取決于超聲波探頭的范圍。超聲波探頭的范圍則取決于現場的工作環境、被測量目標、溫度等。根據下表，你可以選擇出你所需要的測量范圍是幾米。

信號衰減計算方式，如果是現場有多種情況，就要把這幾種情況都累加起來來計算信號衰減的量。

·有少量加料            5...10dB

·有少量蒸汽            5...20dB

·探頭和介質表面溫差≤40℃   5...10dB

 合計       最小15dB，最大40dB。

在這種情況下，如果實際最大測量范圍是5米，那么需要選用50米量程的超聲波液位計來的量。

4.2.5測量液體

4.2.5.1平頂罐

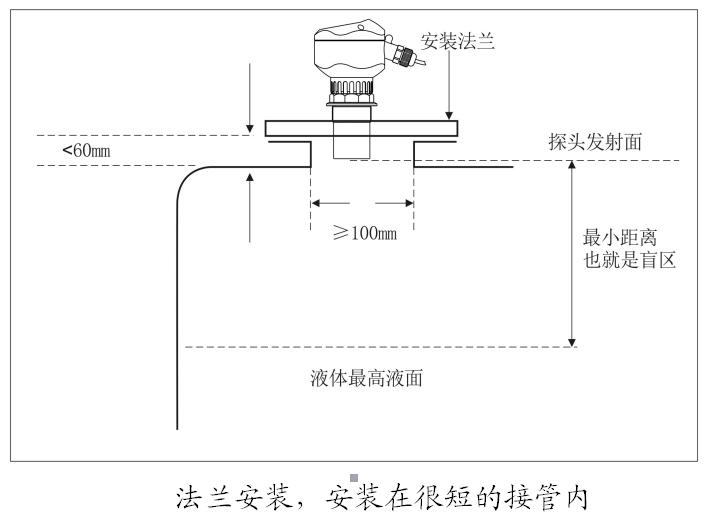

平頂罐一般都有一個很短的接管，接管的基準面是法蘭的下底面，在接管長度≤60mm，接管內徑≥100mm，接管內壁平整無毛刺、凸起物的前提下，安裝后探頭的發射面低于法蘭的下底面3cm就可以測量。

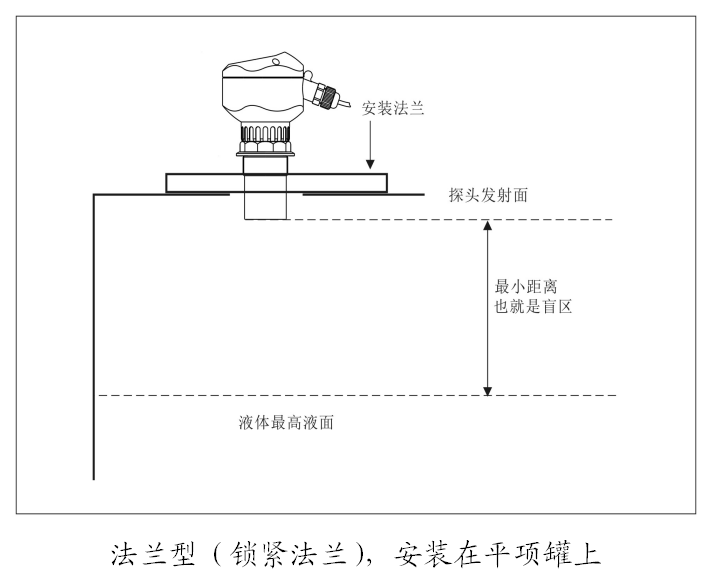

最理想的安裝是直接將儀表安裝在平頂容器上，不使用接管，容器上的圓形開口就可以足夠固定安裝用的法蘭或者萬向節。探頭發射面是在基準面以下。

4.2.5.2拱形罐頂

對于拱形罐，儀表最好不要安裝在罐頂中央，而是安裝在罐頂半徑的1/2或者2/3處(在滿足離罐壁一定距離的前提下)。對于超聲波脈沖來講，拱形罐頂就好像是一個凸透鏡，如果探頭安裝在凸透鏡的焦點上，那么它就會接收到所有虛假回波。因此應該盡量避免將傳感器探頭安裝在拱形罐頂中央。
