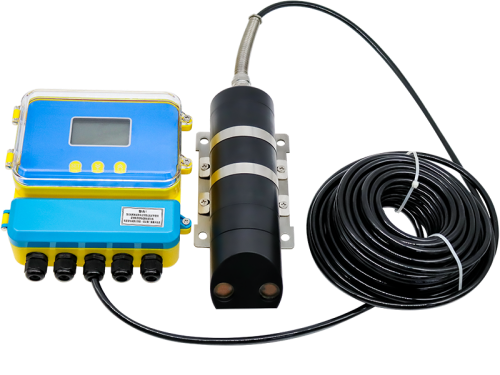

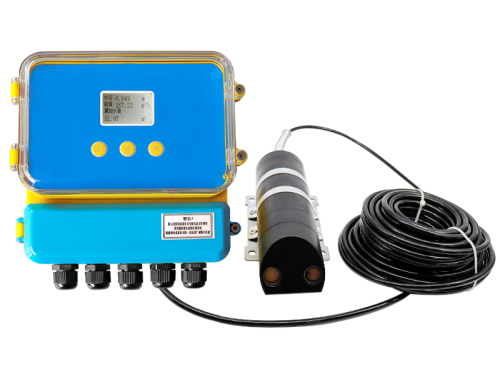

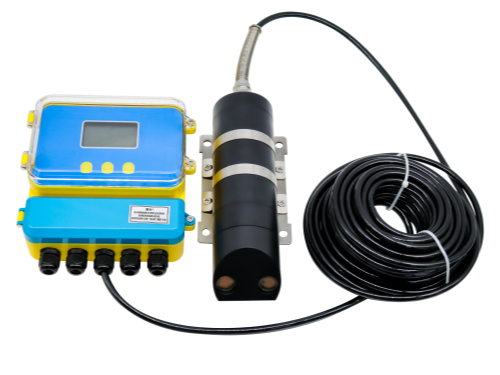

多普勒流量計因其非接觸、安裝簡便等優勢,在明渠、管道等流體測量場景中應用廣泛。其基本測量邏輯清晰:通過水位計獲取水位深度,換算為過流截面積;通過多普勒探頭測量水流速度;最終,流量由截面積與平均流速相乘得出。因此,當現場安裝就緒后,僅有水位數據而無流速、流量數據,表明數據鏈在“流速”這一關鍵環節發生了中斷。

多普勒流量計的工作原理決定了其存在一個最低可測流速閾值(通常為0.03m/s,即3cm/s)。當水流速度低于此閾值時,水體中懸浮顆?;驓馀莸倪\動速度過慢,導致反射回探頭的超聲波頻率變化(多普勒頻移)極其微弱,難以被檢測電路有效識別和計算。此時,雖然水位傳感器能正常工作的,但流速輸出會顯示為零或無效值,進而導致流量無法計算。
現場排查與解決方案
面對此情況,可依據以下路徑進行排查:
1.流速核實:首先現場評估實際水流速度。若確認流速長期低于設備下限,則需考慮更換更靈敏的測量技術(如面積-流速法堰槽)或評估工藝條件是否允許提高流速。
2.安裝狀態檢查:確保探頭傳感器發射面與水面平行,并完全浸沒于水下。安裝角度不當或露出水面,會直接影響信號發射與接收。
3.流體條件確認:多普勒原理依賴于水中的懸浮物或氣泡作為反射體。如果水體異常清澈(如純凈水),可能導致信號反射不足。需確保被測介質含有一定量的散射顆粒。
4.信號與接線檢查:確認探頭與主機之間的連接牢固,接線正確,無信號干擾。


理解“水位-流速-流量”這一數據鏈的依賴關系,是有效使用和維護多普勒流量計的關鍵。大禹電子的技術支持團隊可協助客戶進行現場工況診斷,從流體特性、安裝條件到設備選型,提供全方位分析,確保流量測量系統在適宜的工況下發揮最佳效能,輸出穩定、可靠的全套數據。
