設計與選配探魚器換能器時,一個常見而關鍵的問題是:驅動換能器的發射電壓峰值(Vpp)設定為多少最為合適?許多用戶期望一個明確的數值答案。然而,專業的設計實踐告訴我們,發射電壓并非一個孤立存在、固定不變的參數,而是一個與整個聲學探測系統性能深度綁定的動態變量。其最優值的確定,本質上是一個系統化設計的綜合平衡過程。

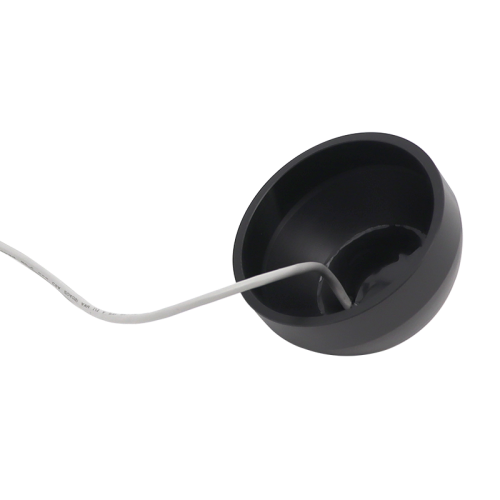

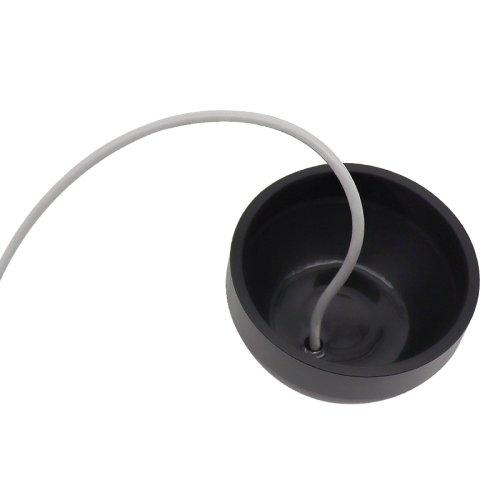

超聲波探魚器換能器的工作原理,是通過換能器將高壓電脈沖轉換為聲波脈沖發射入水,并接收從魚體或水底反射的回波,經處理后成像或告警。發射電壓的大小,直接決定了發射聲波的初始能量。但“合適的”電壓,絕非越高越好,而是必須以實現清晰、穩定、可信的探測效果為最終目標,這取決于以下幾個核心因素的協同作用:
首先,最大測量水深是基本需求。探測更深的水域,意味著聲波傳播路徑更長、衰減更大,需要更強的初始發射能量(通常對應更高的電壓)來保證足夠強的回波信號能返回到接收端。

其次,也是最關鍵的一環,在于接收電路與信號處理鏈路的性能。這主要包括:
1.接收電路的增益與底噪:接收電路放大微弱回波信號的能力(增益)及其自身產生的噪聲水平(底噪),決定了系統能識別多弱的有效信號。如果電路增益高、底噪控制出色,能有效放大并提取微伏級的微弱信號,那么對發射電壓的要求就可以適當降低。反之,若電路處理能力有限,則需要提高發射電壓,用更強的發射信號來彌補。
2.信號處理算法的先進性:現代數字信號處理(DSP)算法,如濾波、降噪、信號增強等,能夠從混雜噪聲的回波中更有效地提取出目標信號。先進的算法如同為系統賦予了更敏銳的“洞察力”,可以在相對較低的發射電壓下,實現同等的甚至更好的探測效果,這有助于降低系統整體功耗與設計復雜度。

一個簡化的模型可以說明這種動態關系:假設在某固定距離,特定發射電壓產生一個固定強度的回波。如果接收和處理鏈路能有效處理這個強度的信號,則該電壓是足夠的。若該鏈路需要更強的輸入信號才能可靠工作,則必須提高發射電壓,以增強回波信號強度來匹配鏈路的需求。

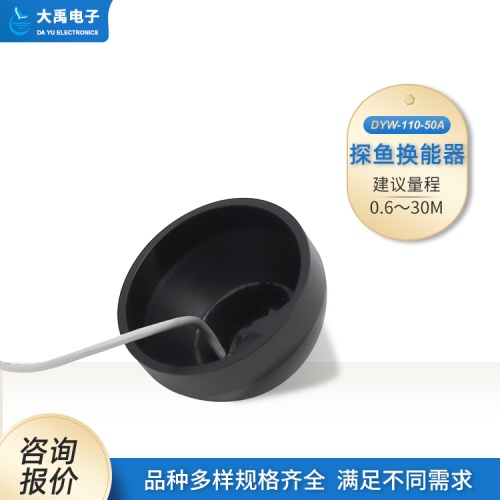

因此,“合適的發射電壓”是在明確的目標探測能力(深度、目標大小)下,與接收電路的靈敏度、噪聲抑制能力以及后端處理算法的效能進行聯合設計與優化后的結果。 大禹電子在探魚器換能器及系統方案的設計中,始終秉持這種系統化工程思維。我們不僅提供高品質的換能器,更注重理解客戶的整體應用需求與電路條件,通過專業的協同設計,幫助客戶確定包括發射電壓在內的各項關鍵參數的優化配置,從而確保最終產品的探測性能達到最優平衡。
