福州大禹電子科技有限公司客戶在超聲波液位計安裝現場，有時候發現主機與探頭距離過遠，客戶會自行延長探頭線。或者現場使用探頭線就一兩米，客戶為了穿管走線方便，把探頭線給剪短。那么超聲波液位計探頭線的正確接法是什么呢？
超聲波液位計探頭線正確接法:黑線、黃線、屏蔽層銅線，3根線并一起，接到儀表右往左第二個端子，紅線及藍線正常接。延長線一定要用帶有屏蔽層的3芯或者4芯線，延長后信號偏弱，不宜過長。

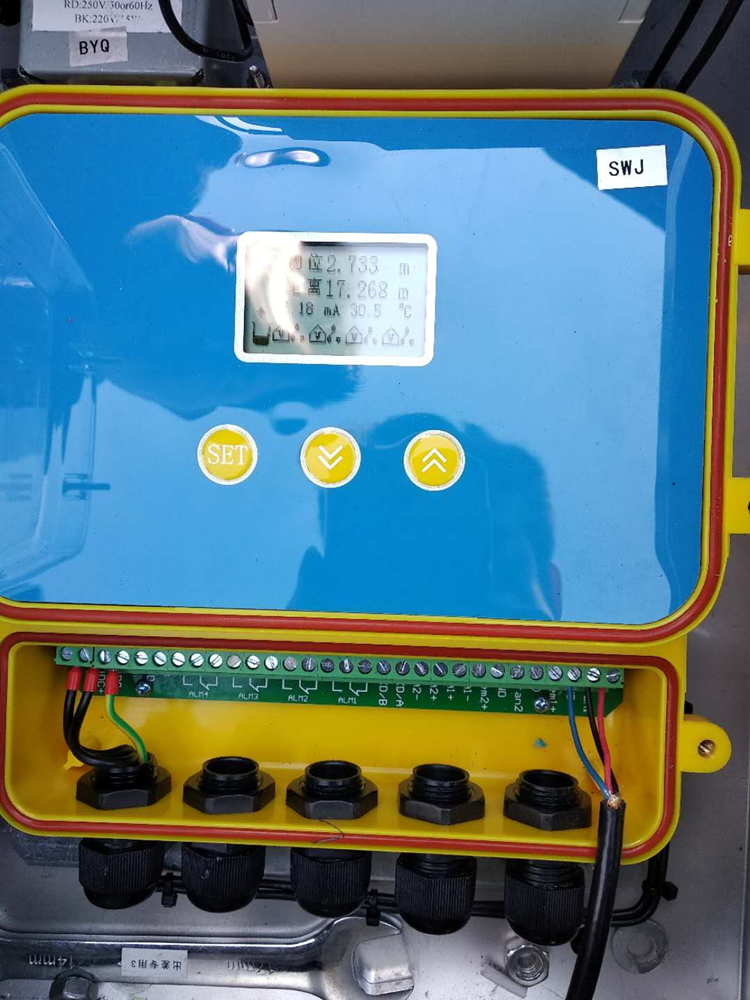

如下圖所示：
