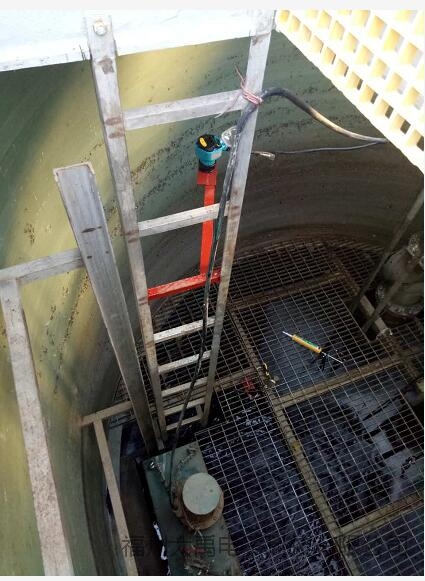

8月8日，山東客戶在一體化污水泵站現場打來電話，說是超聲波液位計在使用過程中，不能得到常規數據，我方工程師在詢問后要求對方拍現場圖片過來，客戶很快傳來產品在現場的安裝照片。如下圖所示：
通過現場照片，我們可以直觀的看到，這個液位計的安裝方式是完全錯誤的。超聲波液位計在安裝環境中，要注意有無影響測量物體：
發射角和虛假回波
超聲波波速通過探頭聚焦，脈沖波速的發射就好像手電筒的光速一樣，離探頭越遠的地方，擴散面積就越大。
在發射角內的任何物體，如：管道、支架、焊縫、加強筋、攪拌螺旋槳、掛壁的物體，都會造成很強的虛假回波，特別是發射角內距離探頭較近的物體。
我們從上圖所示，很明顯的可以看到支架和下方的柵欄是造成數據測量無法正常顯示的原因所在。
客戶現場超聲波液位計探頭到物體底部6.7米的范圍，要求全部測出來。
具體解決辦法如下：
首先，我們必須把探頭下方的鐵網去掉，這是造成問題的主要物體，影響測量數據，形成虛假回波的原因。如果擔心去掉不安全，也可以通過加裝導管，穿過鐵網來解決。
其次，改成分體式探頭安裝在鐵網下方，前提是最高液位不超過鐵網的情況下。
